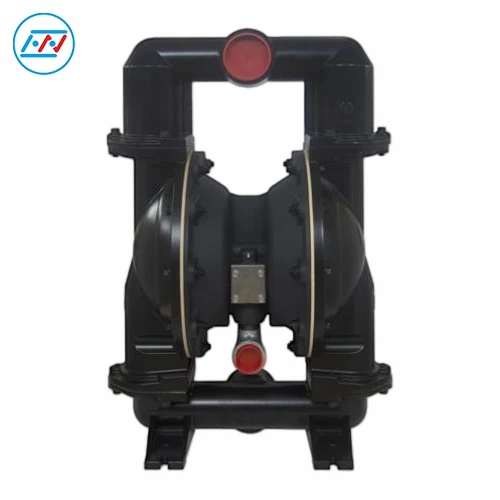

3 ιντσών Run Dry Pneumatic Diafragm Pump



Το HNDP803 ιντσών πνευματική αντλία διαφράγματος ξηρής λειτουργίαςείναι ένας-βιομηχανικός εξοπλισμός μεταφοράς υψηλής ροής. Παρέχει ισχυρή απόδοση άντλησης με μέγιστο ρυθμό ροής 237 GPM (897 LPM). Η εξαιρετικά-μεγάλη ροή ικανοποιεί εύκολα τις απαιτήσεις συνεχούς μεταφοράς υψηλού-όγκου για διάφορες συνθήκες εργασίας και επιτυγχάνει υψηλότερη απόδοση λειτουργίας από τις συμβατικές αντλίες της ίδιας προδιαγραφής.



Εξοπλισμένη με ένα εξαιρετικό αεροστεγές πνευματικό σύστημα, η αντλία πραγματοποιεί πλήρως κλειστή παροχή χωρίς δευτερογενή μόλυνση, διασφαλίζοντας αποτελεσματικά μέτρια καθαρότητα και συνεπή πρότυπα διεργασίας. Ως ααντλία διαφράγματος για μεταφορά επικίνδυνων υγρών, υποστηρίζει ευέλικτη διαμόρφωση διαφόρων βρεγμένων υλικών και μεγεθών θυρών. Μπορεί να προσαρμοστεί σύμφωνα με τα χαρακτηριστικά των επικίνδυνων υγρών, των διαβρωτικών μέσων και των παχύρρευστων υλικών, καθιστώντας το εξαιρετικά κατάλληλο για τη μεταφορά εύφλεκτων, εκρηκτικών, τοξικών και επιβλαβών επικίνδυνων υγρών σε χημικές και πετροχημικές βιομηχανίες με ανώτερη απόδοση ασφάλειας. Υιοθετώντας την τεχνολογία ώριμης ξηρής-λειτουργίας, υποστηρίζει μακροχρόνια λειτουργία αντλίας- επιτυγχάνοντας εξαιρετικά υψηλή ανοχή σε πολύπλοκες συνθήκες εργασίας.









Αναλογία	1:1
Μέγιστος ρυθμός ροής	237 g.p.m. (897 l.p.m.)
Μετατόπιση ανά κύκλο	2,65 gal (10,03 L)
Είσοδος αέρα (θηλυκό νήμα)	3/4 - 14 N.P.T.F.-2
Είσοδος/Έξοδος Υγρού	3" - 8 N.P.T.F.-1 Rp 3 (3 - 11 BSP Parallel)
Μέγιστη Πίεση Λειτουργίας	120 psi (8,3 bar)
Μέγιστη διέλευση αιωρούμενων στερεών	3/8" (9,5 χλστ.)
Βάρος λίβρες (kg)	AL: 109,8 (49,8) CI: 213,1 (96,7)
Μέγιστη Ξηρά Ανύψωση	17,6 πόδια (5,4 μ.)
Επίπεδο θορύβου	86.3 db(A) στα 70 PSI, 60 κύκλοι ανά λεπτό





1. Ως επαγγελματική πνευματική αντλία διαφράγματος ξηρής λειτουργίας 3- ιντσών, υιοθετεί την ώριμη και αξιόπιστη τεχνολογία ξηρής-λειτουργίας, υποστηρίζοντας μακροχρόνια{4}}λειτουργία στεγνώματος χωρίς υγρό, χωρίς-αναμονή φορτίου, συχνή εκκίνηση-διακοπή και εναλλασσόμενη λειτουργία υψηλού και χαμηλού φορτίου. Με επαρκή ισχύ άντλησης και σταθερή απόδοση, χειρίζεται εύκολα τη συνεχή λειτουργία υψηλού φορτίου.

2. Η διαφραγματική αντλία HNDP80 για μεταφορά επικίνδυνων υγρών υιοθετεί μια καθαρή πνευματική δομή μετάδοσης κίνησης χωρίς κινητήρα, χωρίς ηλεκτρικούς σπινθήρες και χωρίς ηλεκτρικούς κινδύνους, αποφεύγοντας ουσιαστικά τους κινδύνους πυρκαγιάς, έκρηξης και διαρροής ηλεκτρικής ενέργειας σε συνθήκες εργασίας υψηλού-κίνδυνου. Εξοπλισμένο με ένα υψηλής{4}}αεροστεγές πνευματικό σύστημα και πλήρως κλειστή δομή άντλησης αρνητικής-πίεσης, αποτρέπει αποτελεσματικά την εισροή εξωτερικών ακαθαρσιών, τη μέση εξάτμιση και τη δευτερογενή ρύπανση.

3. Χτισμένη με δομή κράματος αλουμινίου και χυτοσιδήρου υψηλής-αντοχής, η αντλία διαθέτει συμπαγή ακαμψία, εξαιρετική αντοχή στην κρούση και αντοχή στην παραμόρφωση, προσαρμόζεται σε σκληρά περιβάλλοντα με έντονη σκόνη, υψηλή υγρασία και διακυμάνσεις θερμοκρασίας στις βιομηχανίες εξόρυξης, πετρελαίου και φυσικού αερίου και χημικών. Η απλή δομή του δεν περιέχει ευαίσθητα ευάλωτα μέρη και προσφέρει εξαιρετική αντοχή στη φθορά και τη γήρανση. Αποφεύγει την παραμόρφωση του κελύφους, τη ζημιά της κοιλότητας και τη συχνή απώλεια εξαρτημάτων κατά τη μακροπρόθεσμη-λειτουργία με βαρύ- φορτίο, εξασφαλίζοντας άνετη συντήρηση και μεγαλύτερη διάρκεια ζωής.





1. Μονάδα επεξεργασίας πηγών αέρα

Ρυθμιστής φίλτρου ②: Φιλτράρει πρώτα τις ακαθαρσίες και την υγρασία στον πεπιεσμένο αέρα και στη συνέχεια ρυθμίζει και σταθεροποιεί την πίεση αέρα που παρέχεται στην αντλία.

Στεγνωτήριο ③: Αφαιρεί περαιτέρω την υγρασία από τον πεπιεσμένο αέρα για να αποτρέψει την είσοδο υδρατμών στο θάλαμο της αντλίας και να προκαλέσει διάβρωση και παγοποίηση των εσωτερικών εξαρτημάτων.

Λιπαντής ④: Ψεκάζει το λιπαντικό λάδι και το αναμιγνύει σε πεπιεσμένο αέρα για να λιπάνει κινούμενα μέρη όπως πνευματικές βαλβίδες και διαφράγματα της αντλίας και να μειώσει τη φθορά.

Υποστηρικτικά εξαρτήματα: Είσοδος αέρα, βαλβίδα ελέγχου, βαλβίδα διακοπής-.



2. Σύστημα σώματος και εξάτμισης αντλίας

Σώμα αντλίας: Η πνευματική αντλία διαφράγματος πυρήνα, η οποία οδηγεί το διάφραγμα να κινείται εμπρός και πίσω μέσω πεπιεσμένου αέρα για να πραγματοποιήσει αναρρόφηση και εκκένωση υγρού.

Σιγαστήρας: Εγκαθίσταται στη θύρα εξάτμισης της αντλίας για μείωση του θορύβου των καυσαερίων.

Εξάτμιση σωλήνων: Εκκενώνει τα απόβλητα αέρια σε ασφαλή περιοχή για να αποφευχθεί η μόλυνση του περιβάλλοντος του συνεργείου.

Ευέλικτη σύνδεση: Μια ευέλικτη σύνδεση μεταξύ της αντλίας και της μονάδας επεξεργασίας της πηγής αέρα για την απομάκρυνση των κραδασμών και τη μείωση της μετάδοσης καταπόνησης.



3. Σωλήνας αναρρόφησης υγρού (αριστερή πλευρά του σχήματος)

Αναρρόφηση: Το σημείο εκκίνησης για την είσοδο ρευστού στο σύστημα, συνδεδεμένο με δεξαμενές αποθήκευσης υγρών ανάντη ή αγωγούς.

Βαλβίδα απενεργοποίησης-: Διακόπτει την αναρρόφηση υγρού για εύκολη συντήρηση της αντλίας.

Compound Gauge: Παρακολουθεί την πλευρική πίεση αναρρόφησης-για τον εντοπισμό ζητημάτων όπως η ανεπαρκής ανύψωση αναρρόφησης και η απόφραξη του αγωγού.

Εύκαμπτος σύνδεσμος: Απορροφά τους κραδασμούς της αντλίας και αποτρέπει τη ζημιά λόγω καταπόνησης που προκαλείται από άκαμπτη σύνδεση σωληνώσεων.

Θύρα αποστράγγισης: Αποστραγγίζει το υπολειμματικό υγρό στον αγωγό αναρρόφησης για συντήρηση ή εκκένωση του αγωγού.

Σύνδεση σωλήνων: Πολλοί τύποι σύνδεσης είναι προαιρετικοί για προσαρμογή στις-συνθήκες του αγωγού στον ιστότοπο.



4. Αγωγός εκκένωσης υγρού (δεξιά πλευρά του σχήματος)

Εύκαμπτος σύνδεσμος: Προστατεύει τους κραδασμούς της αντλίας για την προστασία των σωληνώσεων και του εξοπλισμού.

Σύνδεση σωλήνων: Συνεπής με το άκρο αναρρόφησης, προσαρμόσιμο σε-σωλήνες επί τόπου.

Θύρα αποστράγγισης: Αποστραγγίζει το υπολειμματικό υγρό στον αγωγό εκκένωσης για συντήρηση και άδειασμα.

Καταστολέας υπέρτασης ①: Σταθεροποιεί την παλμική πίεση εκκένωσης των πνευματικών αντλιών διαφράγματος και προστατεύει τους αγωγούς και τον εξοπλισμό κατάντη, χρησιμεύοντας ως βασικό εξάρτημα στην πλευρά κατάθλιψης.

Μανόμετρο: Παρακολουθεί την εκκένωση-πλευρικής πίεσης για να κρίνει την κατάσταση λειτουργίας της αντλίας.

Βαλβίδα διακοπής-Βαλβίδας απενεργοποίησης: Διακόπτει την εκκένωση υγρού για να διευκολύνει τη συντήρηση της αντλίας και του κατάντη εξοπλισμού.

Εκφόρτιση: Η τερματική έξοδος του συστήματος, συνδεδεμένη με κατάντη αγωγούς και εξοπλισμό.

Μη ρυθμισμένη παροχή αέρα σε καταστολέα υπέρτασης: Παρέχει απευθείας μη ρυθμισμένο πεπιεσμένο αέρα στον καταστολέα υπερτάσεων, χρησιμοποιώντας τη συμπιεστότητα του αερίου για την απορρόφηση των παλμών του υγρού.







● Πεδίο μεταφοράς επικίνδυνων υγρών πετροχημικών

Η πνευματική αντλία διαφράγματος HNDP80 3" είναι επαγγελματικά σχεδιασμένη για τη μεταφορά εύφλεκτων, εκρηκτικών, τοξικών, επιβλαβών και διαβρωτικών επικίνδυνων υγρών. Ως αποκλειστική αντλία διαφράγματος για μεταφορά επικίνδυνων υγρών, υιοθετεί ένα υψηλής-στεγανότητας πλήρως κλειστό σύστημα μεταφοράς και δευτερεύουσας πόλωσης αποτελεσματικά. μέσα, διασφαλίζοντας σταθερή καθαρότητα χημικών υλικών και σταθερά πρότυπα παραγωγής. Διαθέτοντας εξαιρετικά{4}}υψηλή ικανότητα ροής, χειρίζεται αποτελεσματικά τη μεταφορά μεγάλου{{5}όγκου, την εκκένωση υγρών αποβλήτων και τη μέση κυκλοφορία επικίνδυνων πετροχημικών υγρών, ταιριάζοντας απόλυτα σε συνθήκες υψηλού{{6}φόρτου και υψηλής{{7} παραγωγής σε συνθήκες ασφάλειας πετροχημικών.



● Πεδίο μεταφοράς βιομηχανικών υγρών υψηλής-ροής

Ως πνευματική αντλία διαφράγματος ξηρής λειτουργίας 3- ιντσών, η HNDP80 παρέχει μέγιστο ρυθμό ροής 897 LPM, ικανοποιώντας τέλεια τις απαιτήσεις υψηλού φορτίου συνεχούς μεταφοράς βιομηχανικών ρευστών μεγάλου-όγκου. Υποστηρίζει εναλλασσόμενη λειτουργία υψηλού και χαμηλού φορτίου και μακράς-συνεχούς εργασίας. Με επαρκή ισχύ άντλησης και σταθερή απόδοση, χειρίζεται εύκολα τη μεταφορά υγρών χύδην, την κυκλοφορία του αγωγού, την ποσοτική πλήρωση και την κεντρική εκκένωση υγρών αποβλήτων, βελτιώνοντας σημαντικά την απόδοση μεταφοράς για μεγάλης κλίμακας και τυποποιημένη εργοστασιακή παραγωγή.



● Πεδίο σκληρών συνθηκών εργασίας εξόρυξης, πετρελαίου και φυσικού αερίου

Το HNDP80 υιοθετεί μια δομή από κράμα αλουμινίου και χυτοσίδηρου υψηλής αντοχής με συμπαγή ακαμψία, εξαιρετική αντοχή στην κρούση και αντοχή στην παραμόρφωση, επιτρέποντάς του να αντέχει σε σκληρά σύνθετα περιβάλλοντα με βαριά σκόνη, υψηλή υγρασία και διακυμάνσεις θερμοκρασίας σε εγκαταστάσεις εξόρυξης, πετρελαίου και φυσικού αερίου. Σχεδιασμένη χωρίς ευάλωτα εξαρτήματα ακριβείας, η αντλία προσφέρει εξαιρετική αντοχή στη φθορά και τη γήρανση. Λειτουργεί σταθερά για μεγάλο χρονικό διάστημα κατά τη μεταφορά λυμάτων ορυχείου με στερεά σωματίδια, υγρά απόβλητα επεξεργασίας ορυκτών, υγρά πετρελαίου και αερίου και υγρά βιομηχανικού καθαρισμού και είναι πλήρως εφαρμόσιμο σε συνεχή λειτουργία σταθερού αγωγού σε εγκαταστάσεις εξόρυξης και πετρελαίου και αερίου.
